迪斯迈的电线电缆拉丝工艺技术讲解

发表时间:2019-07-14 23:21作者:迪斯迈

电线电缆的制作都需要拉丝,无论是拖链电缆还是高柔性电缆,拉丝都是极为重要的一步,做好了能极大提升电缆的导电传输性能。迪斯迈小编给大家分享电线电缆拉丝工艺技术

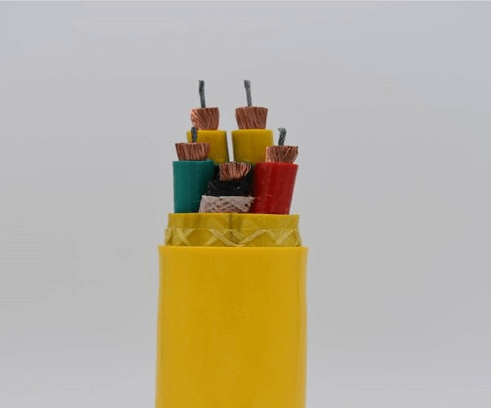

  电线电缆

  1.线材的拉伸

  线材的拉伸是指线坯在一定的拉力作用下,通过模孔发生塑性变形,使截面减小、长度增加的一种压力加工方法。

  电缆拉丝工艺技术知识讲义

  2.拉伸的特点

  (1) 拉伸的线材有较精确的尺寸,表面光洁,断面形状可以多样。

  (2) 能拉伸大长度和各种直径的线材。

  (3) 以冷加工为主,拉伸工艺、模具、设备简单,生产效率高。

  (4) 拉伸能耗较大,变形受一定的限制。

  3.拉伸的原理

  拉伸属于压力加工范围,拉伸过程中除了产生极少的粉屑外,体积变化甚微,因此拉伸前、后金属的体积基本相等。

  4.影响拉伸的因素

  (1) 铜、铝杆(线)材料。在其他条件相同时,拉铜线比拉铝线的拉伸力大,拉铝线容易断,所以拉铝线时应取较大的安全系数。

  (2) 材料的抗拉强度。材料的抗拉强度因素很多,如材料的化学成分,压延工艺等,抗拉强度高则拉伸力大。

  (3) 变形程度。变形程度越大,在模孔变形段长度越长,因而增加了模孔对线的正压力,摩擦力也随之增加,拉伸力也增加。

  (4) 线材与模孔间的摩擦系数。摩擦系数越大,拉伸力越大。摩擦系数由线材和模具材料光洁度、润滑液的成分和数量决定。

  (5) 线模模孔工作区和定径区的尺寸和形状。定径区越大,拉伸力也越大。

  (6) 线模的位置。线模安放不正或模座歪斜也会增加拉伸力。也是线径及表面质量不达标。

  (7) 外来因素。线材不直,拉线过程中线的抖动,放线阻力,都会增加拉伸力。

  二、拉丝设备

  1.拉丝机的分类

  按模具数量分:单模拉丝机和多模拉丝机。

  按工作特性分:滑动式拉丝机和非滑动式拉丝机。

  按鼓轮形状分:塔形鼓轮拉丝机、锥形鼓轮拉丝机及圆柱形鼓轮拉丝机。

  按润滑型式分:喷射式拉丝机和浸入式拉丝机。

  按拉制线径分:巨、大、中、小、细、微拉丝机。


  以上就是迪斯迈小编分享的电线电缆拉丝工艺技术,需要了解更多电线电缆知识,请关注东莞市迪斯迈传导技术公司。我们公司专业生产特种电线电缆,如:拖链电缆、高柔性电缆、机器人电缆、坦克链电缆的,欢迎咨询。
