高柔性电缆内护套和屏蔽层是怎样设计的

发表时间:2019-07-11 17:16作者:迪斯迈

高柔性电缆是如何确保在频繁的弯折中不断裂、不短路的?这和高柔性电缆的内部设计有关,电缆内部内护套和屏蔽层是关键,迪斯迈小编给大家讲讲高柔性电缆内护套和屏蔽层是如何设计的:

高柔性电缆

屏蔽层的编织角度

在制作高柔性电缆,电缆外径的屏蔽层所承受的负载是必须要考虑。不合理的屏蔽层编织角度会进一步增加张力负载,导致电缆屏蔽层的破损;这不但会造成屏蔽效果减弱,而且有可能造成电缆的短路,破坏高柔性电缆正常使用这就需要正确的屏蔽层编织角度,通过长期的实验得出的数据,现在所使用的屏蔽层编织角度都是经过大量的实验得出的,能够有效地抵消电缆的张力而不破坏内部张力负载,非常适用于高柔性电缆而且在绞线结构中,屏蔽层本身就具有抗扭转性能。

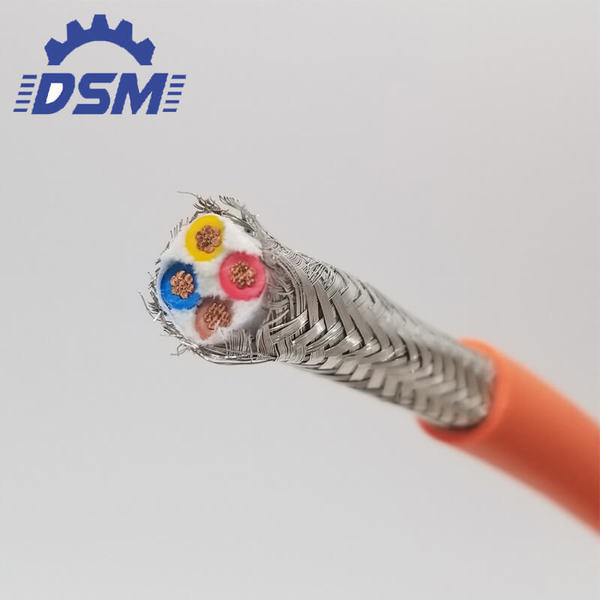

带屏蔽的高柔性电缆

高柔性电缆护套的材料


  护套是电缆精密内部结构的第一层保护。高柔性电缆破裂、磨损和膨胀变形通常是由于护套的质量问题引起的。为了避免这样的问题,根据机械的工作环境选择不同材料的电缆护套进行设计制作是目前最佳的解决方案,目前常用的电缆护套有PVCPEPUR等等

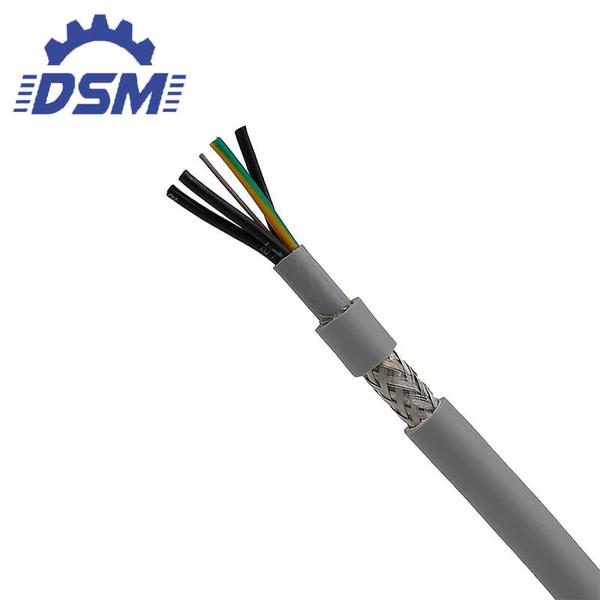

带内护套的高柔性电缆

护套制造工艺


制造工艺和材料决定高柔性电缆的质量。普通的电缆护套通常成管状型,无法在频繁的弯曲过程中提供绞线结构必要的支持,使绞线结构分裂或断裂高柔性电缆的护套可确保电缆在运动时,其芯线不会松开。因为高柔性电缆的护套是通过特别大的压力挤压而成,它就像是一个导向槽,对芯线的运动起到了导向作用,同时还起到了支撑作用。

  综上所述,适用于高柔性电缆内护套和屏蔽层的设计应该是中心去应力设计;多束成缆结构; 屏蔽电缆中采用甲胄式挤压成型的内护套; 全屏蔽绝缘编织网; 优化的屏蔽编织角度; 甲胄式挤压成型的护套。

  这就是迪斯迈小编带来的分享,如果想了解更多电缆行业的相关产品,欢迎关注东莞市迪斯迈传导技术有限公司,我们主经营产品有:拖链电缆、坦克链电缆、高柔线电缆、机器人电缆、特种电线、编码器电缆、伺服线束等等。欢迎大家来电咨询。
