拖链电缆厂家告诉您拖链电缆是怎么组成的

发表时间:2019-06-13 09:56作者:迪斯迈

    ‍拖链电缆是怎么组成的?很多人都知道它是一种能来回移动不容易断的电缆,但不知道它是怎么组成的,具体的定义是什么?下面由专业的拖链电缆厂家--迪斯迈告诉您:

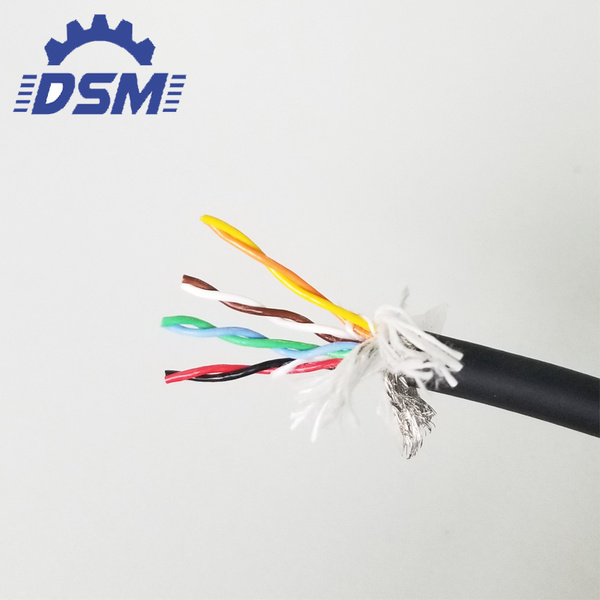

拖链电缆

  拖链电缆是一种可以跟随拖链进行来回移动而不易磨损的高柔性专用电缆,通常也可称之为拖曳电缆,因为经常要搭配坦克链来使用,行业内又称之为坦克链电缆。这种电缆为了保持来回移动不断不易磨损,通常由以下部件组成:

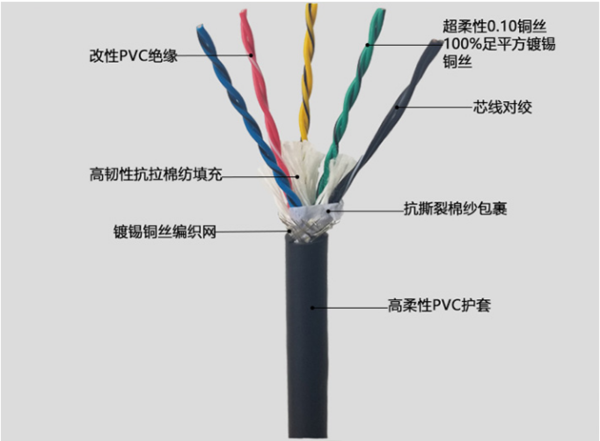

拖链电缆组成图片

1. 电缆的拉伸中心

  拖链电缆制作时,拖链电缆厂家根据芯数和每条芯线相交区域内的空间,尽可能多在电缆中心填充真正的中心线,把传输的中心保护好,确保信息传输的稳定。普通的电缆只会用一些填充料或废塑料制成的垃圾芯线填充

2. 电缆的导体结构

  拖链电缆因为其特殊性,会选择更灵活的导体。一般情况下,电缆的导体越薄,电缆的柔韧性就越好。但是导线太薄,会导致电缆的缠绕。拖链电缆的厂家经过长期试验为单导体设计并提供了更好的直径、长度和螺距屏蔽组合,让拖链电缆具有较好的抗拉强度和使用寿命

3. 电缆的铁芯线绝缘链

  拖链电缆中的绝缘材料设计的时候是允许粘在一起。绝缘层在绝缘的同时,也需要支持每股导线。因此,制作的时候,拖链电缆厂家在拖中使用高压模塑 PVC TPE 材料时,确保了电缆的可靠性。

拖链电缆

4. 电缆的绞线

  拖链电缆的股必须绕在一个稳定的拉伸中心周围,有一个更好的交汇节距。由于绝缘材料的应用,这些股的结构就需要根据运动状态设计,从 12 根芯线开始,这些股都是应该串在一起

5. 电缆的内鞘

  电缆的铠装式挤压内套代替便宜的羊毛、填料或辅料。这种方法能保证拖链电缆的丝不会散乱。

6. 电缆的屏蔽

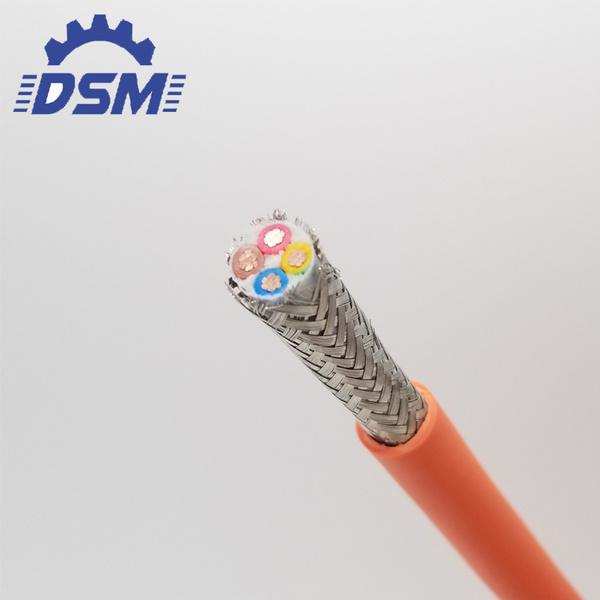

带屏蔽的拖链电缆

随着编织角度的优化,拖链电缆的内部护套外屏蔽层使用的是紧密编织松散的编织带将降低 EMC 的保护能力,屏蔽层很快会因屏蔽断裂而失效。紧密编织的屏蔽层不但能提高EMC的保护能力,而且具有抗扭转的作用。

7. 电缆的外鞘

  拖链电缆的外护套因为由不同改性材料制成具有不同的功能抗紫外线功能、耐低温性能、耐油性和成本优化。但所有这些外护套都有一个共同点,即高耐磨性,而且不坚持任何东西。拖链电缆的外壳必须高度灵活,但也要有支撑功能,目前往往采用的是高压成型。
